A la hora de plantear una bodega, una de las cuestiones más importantes es ver qué tipo de solución es la más adecuada para obtener el mejor ratio de capacidad física. De todas formas, debemos también tener en cuenta que esta no es la única característica que nos debe interesar ya que hay otros factores igualmente esenciales que determinarán si nuestra instalación es efectiva o no como, por ejemplo, la agilidad que se consigue en el manejo de los pallets.
Por otra parte, la capacidad física de una bodega (el número máximo de pallets que se pueden alojar a la vez) no es siempre equivalente a su capacidad efectiva, que no es otra cosa que la que se puede conseguir en un ciclo normal de trabajo según los máximos y mínimos de las referencias y el espacio que se tenga que destinar a cada uno de ellos.
En esta cuestión resulta primordial el sistema de ubicación que se emplee puestos que no todos son siempre igual de efectivos:
- El sistema de ubicación específico requiere la reserva de un número determinado de huecos para cada referencia, a excepción de aquellas que pueden compartir ubicaciones con otras. Cuando entra mercadería en la bodega, se procede a llenar todos los huecos disponibles, pero según se preparan los pedidos esas posiciones se quedan vacías y, dado que están reservadas y no se pueden llenar con otras referencias, por lo que la capacidad efectiva será distinta a la física. En concreto, la capacidad efectiva será la del stock mínimo, más la mitad de la diferencia entre dicho stock mínimo y el número de huecos asignados a esa referencia. La capacidad efectiva de estos sistemas de ubicación específica se sitúa entre el 55% y el 65% de la real.
- Si se trabaja con una ubicación caótica, el software de gestión se encarga de asignar las posiciones de los pallets, que se introducirán aleatoriamente en cualquier hueco vacío, y será el WMS el que se encargue de registrar la ubicación y de informar al operario cuando sea necesario. En este caso, no hay huecos vacíos, prácticamente, por lo que la capacidad real y la física será muy similar, entre un 80% y un 92%.
De no tener en cuenta estas diferencias, la solución escogida para la bodega puede no ser la correcta. Cualquier sistema puede funcionar con los dos tipos de ubicación mencionados, pero, por ejemplo, los sistemas de almacenaje compactos no son flexibles y puede darse que aunque tengan más capacidad física que otros sistemas, es posible que su capacidad efectiva sea menor.
Ejemplos prácticos
Para ilustrar las diferencias que pueden surgir en las instalaciones a la hora de utilizar un sistema u otro de almacenaje, se expone a continuación un caso hipotético de una bodega con unas medidas determinadas y una unidad de carga concreta. Sobre este caso, se ofrecen distintas soluciones (configuraciones y equipos de manutención) y se especifican los resultados al emplear una u otra.

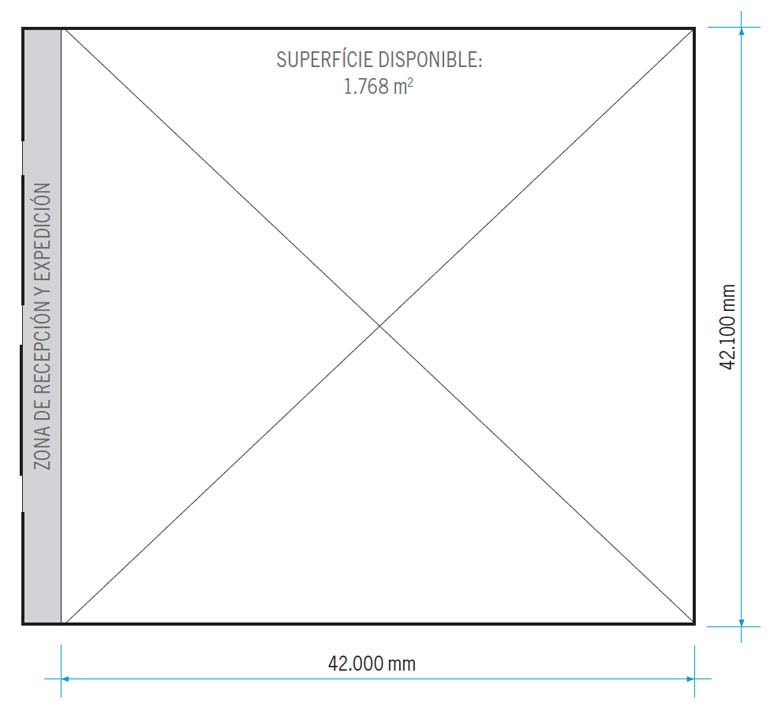

La capacidad se calcula en función de la superficie y se define a partir de un nivel de almacenaje, ya que la altura es una variable que depende del propio edificio y de la elevación que puede alcanzar la grúa. Para facilitar la comparación, tampoco se ha tenido en cuenta el espacio necesario para las zonas de recepción y despacho. La unidad de carga elegida es un pallet de 1.200 x 800 mm (europalet), lo que en el sistema selectivo significa que se pueden almacenar hasta tres de estos pallets por cada hueco de 2.700 mm de anchura.
La capacidad (y, por lo tanto, el ratio de ocupación) está especificada por nivel, es decir, por superficie, no por volumen total de la instalación.

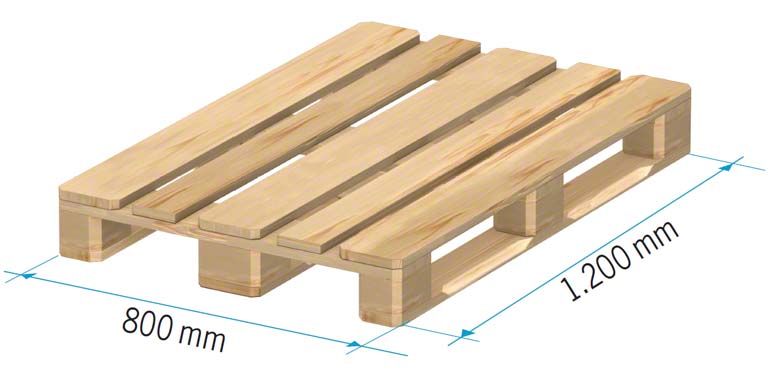

Unidad de carga: pallet de 1.200 x 800 mm.

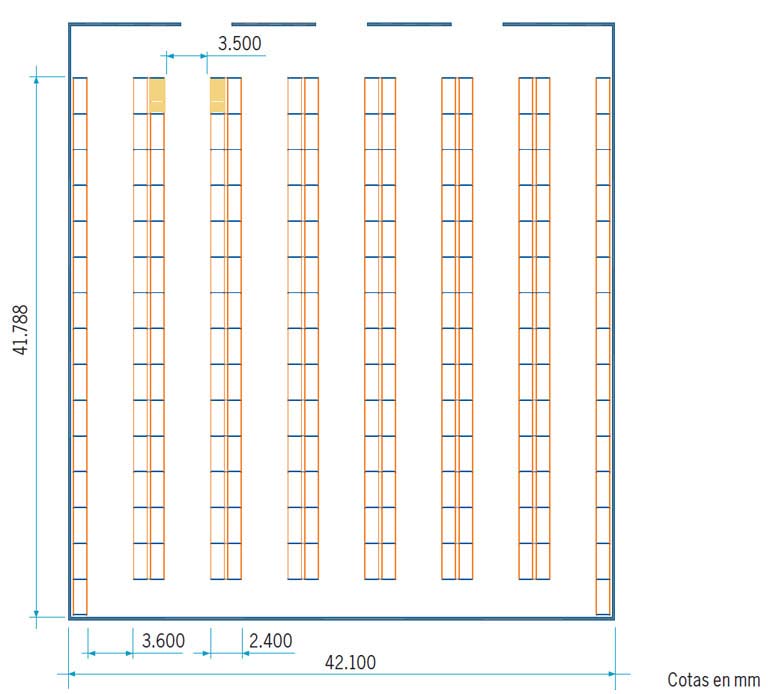

Ejemplo 1. Rack selectivo con grúa contrapesada. 594 pallets por nivel |
Sistema: Rack selectivo Pasillo: 3.500 mm. Como mínimo 3.600 mm entre racks Manutención: Grúa eléctrica contrapesada Capacidad obtenida: 594 pallets por nivel |

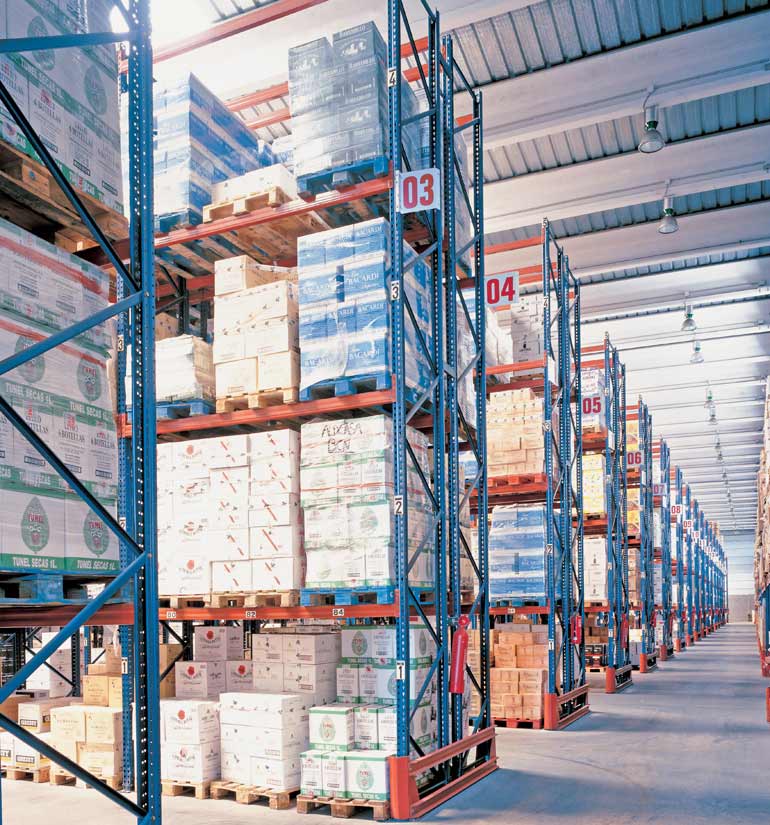

Bodega para una empresa de distribución

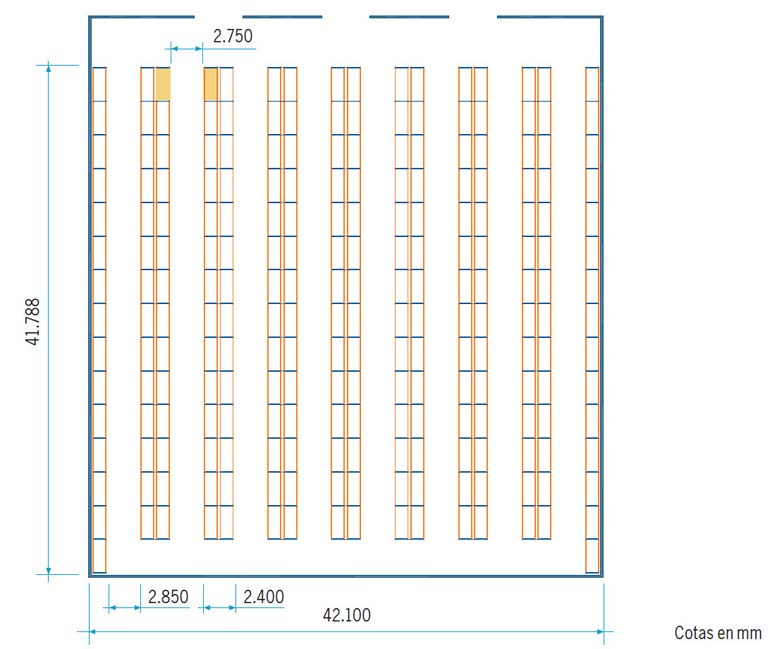

Ejemplo 2. Rack selectivo con grúa retráctil. 678 pallets por nivel |
Sistema: Rack selectvo Manutención: Grúa retráctil Pasillo: 2.750 mm. Como mínimo, 2.850 mm entre racks Capacidad obtenida: 678 pallets por nivel |

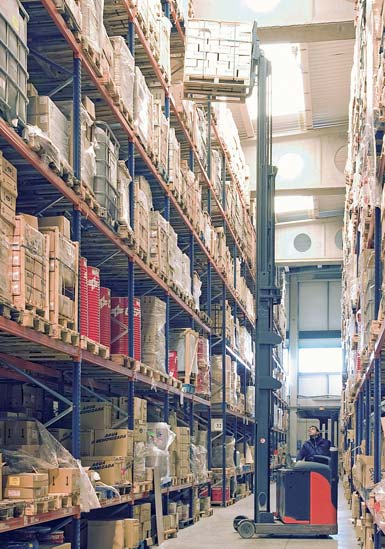

Bodega de un operador logístico

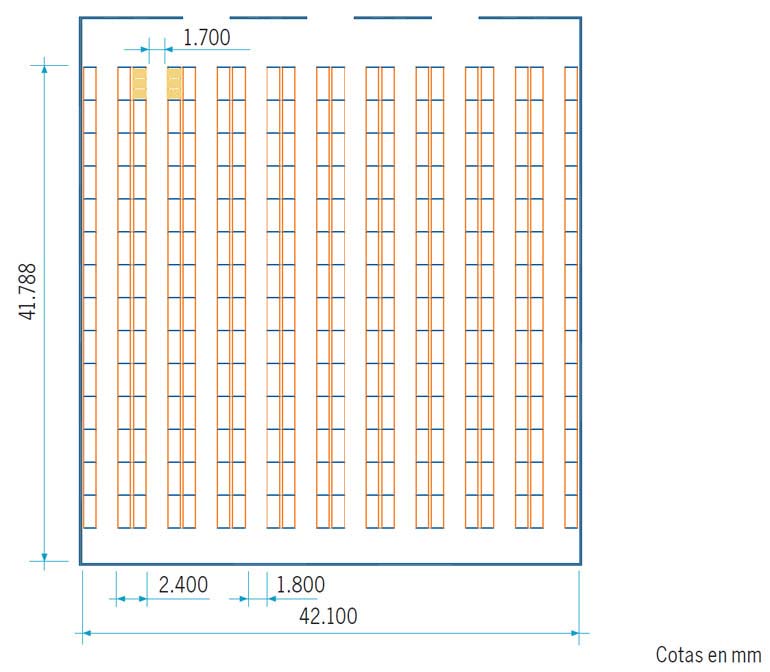

Ejemplo 3. Rack selectivo con grúa tipo torre trilateral o con transelevador. 840 pallets por nivel |
Sistema: Rack selectivo Manutención: Grúa tipo torre trilateral o transelevador Pasillo: 1.700 mm. Como mínimo, 1.800 mm entre racks Capacidad obtenida: 840 pallets por nivel Nota: Un transelevador puede trabajar en un pasillo de 1.500 mm entre cargas, por lo que la anchura del espacio disponible del ejemplo puede ser de 40.000 mm, en lugar de 42.100 mm, para obtener el mismo resultado |

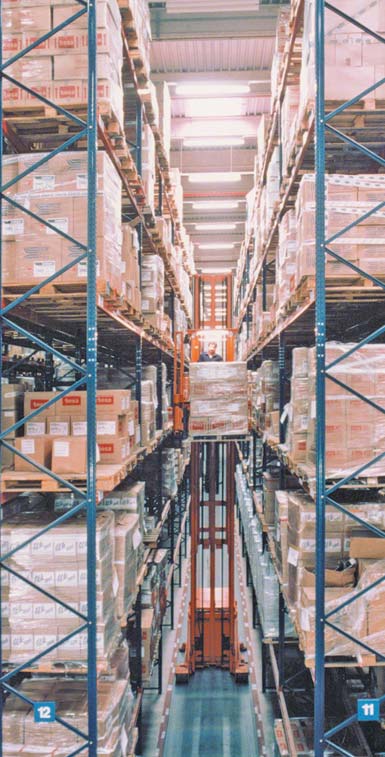

Bodega trilateral

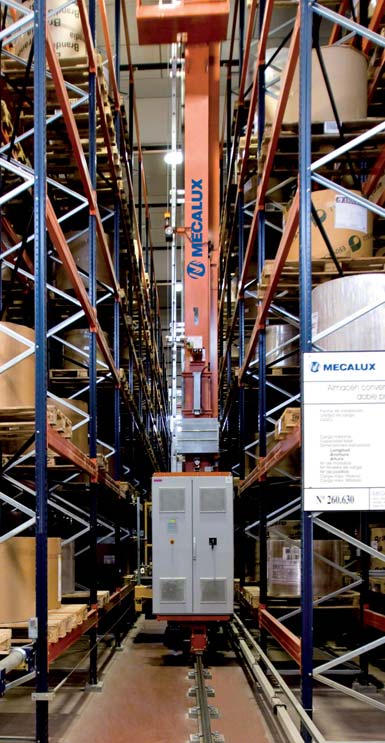

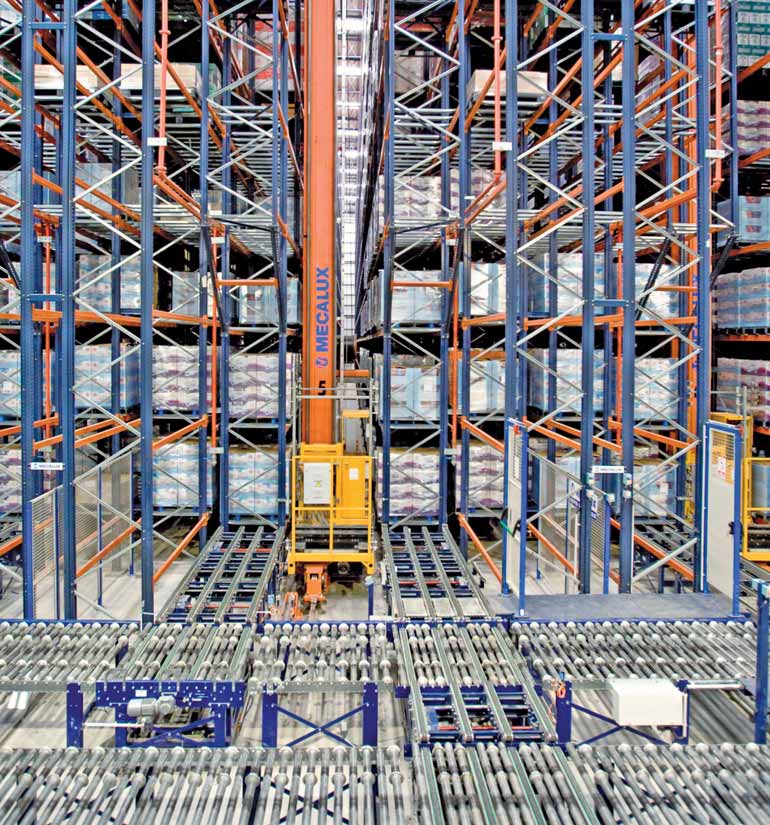

Bodega automatizada de bobinas de papel

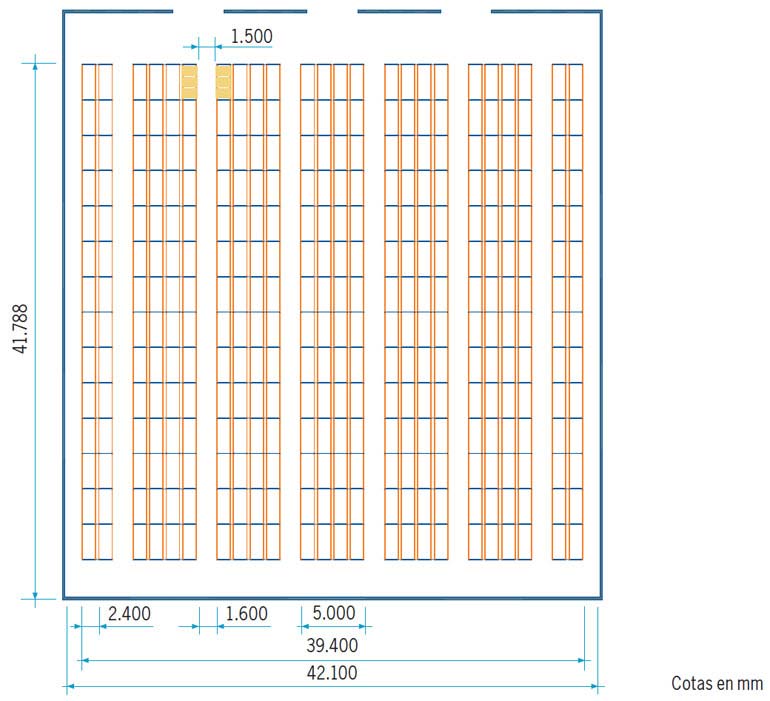

Ejemplo.4. Rack selectivo de doble profundidad con transelevador. 1.008 pallets por nivel |
Sistema:Rack selectivo de doble profundidad Manutención: Transelevador Pasillo: 1.500 mm como mínimo, 1.600 mm entre racks Capacidad obtenida: 1.008 pallets por nivel Nota: Al igual que en el Ejemplo 3, para esta instalación la bodega puede medir 40.000 mm de ancho en vez de 42.000 mm. |


Bodega de productos de gran consumo
Ejemplo 5. Rack selectivo sobre bases móviles. 1.144 pallets por nivel |
Sistema: Rack selectivos sobre bases móviles Manutención: Grúas Pasillos: Dos de 3.750 mm cada uno. En ellos se pueden cruzar dos grúas horquilla (respetando los márgenes adecuados) Capacidad obtenida: 1.144 pallets por nivel |

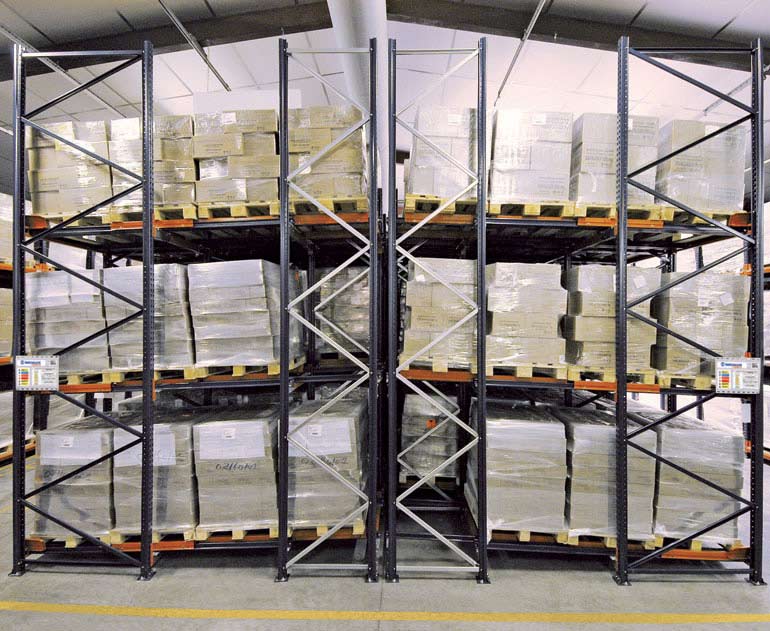

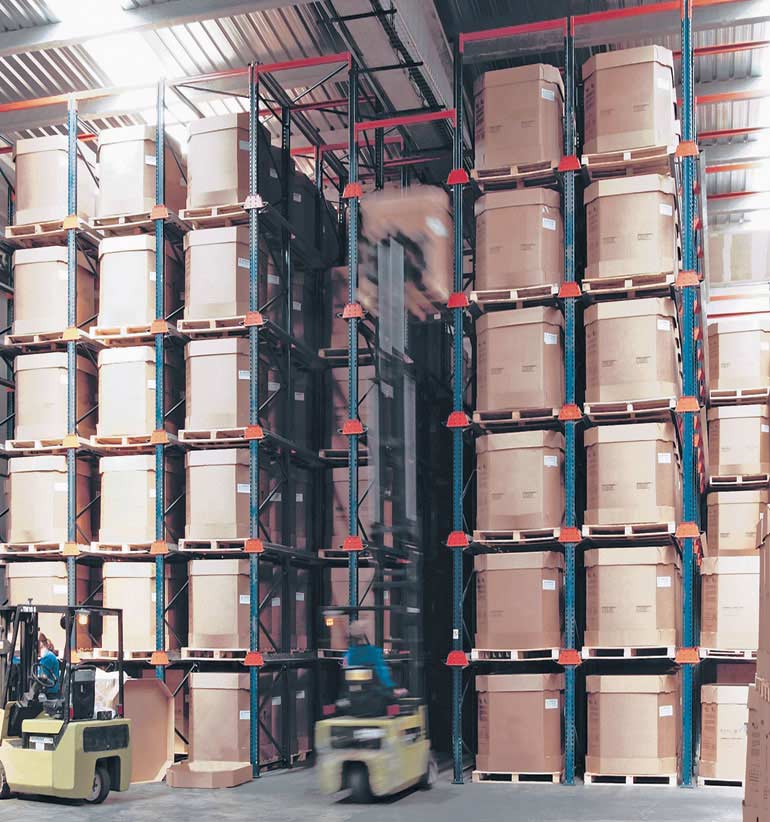

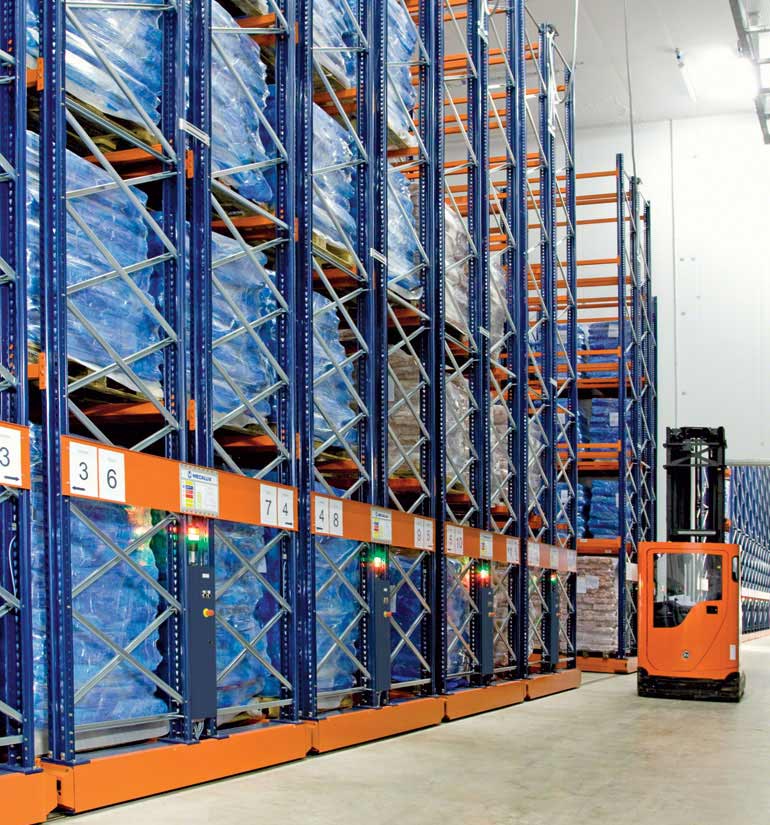

Bodega de carne congelada

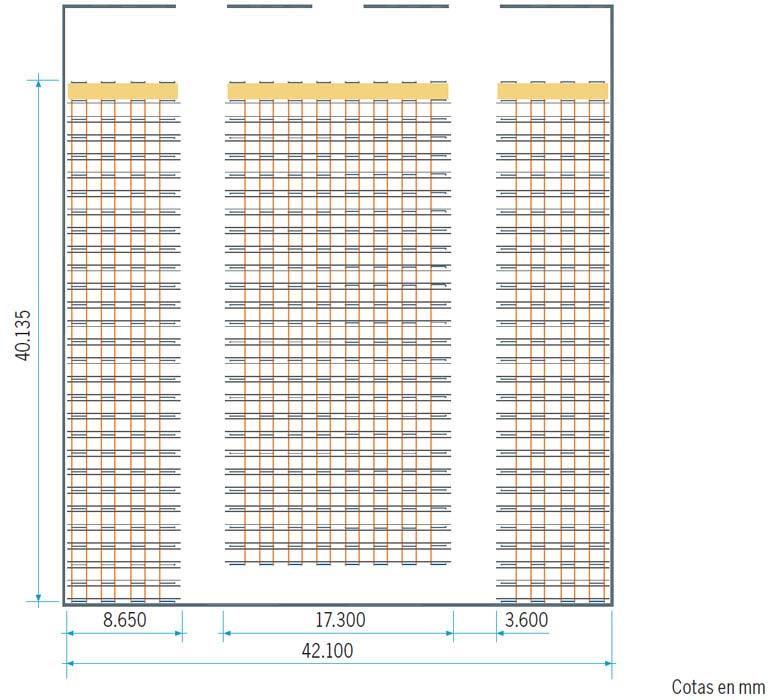

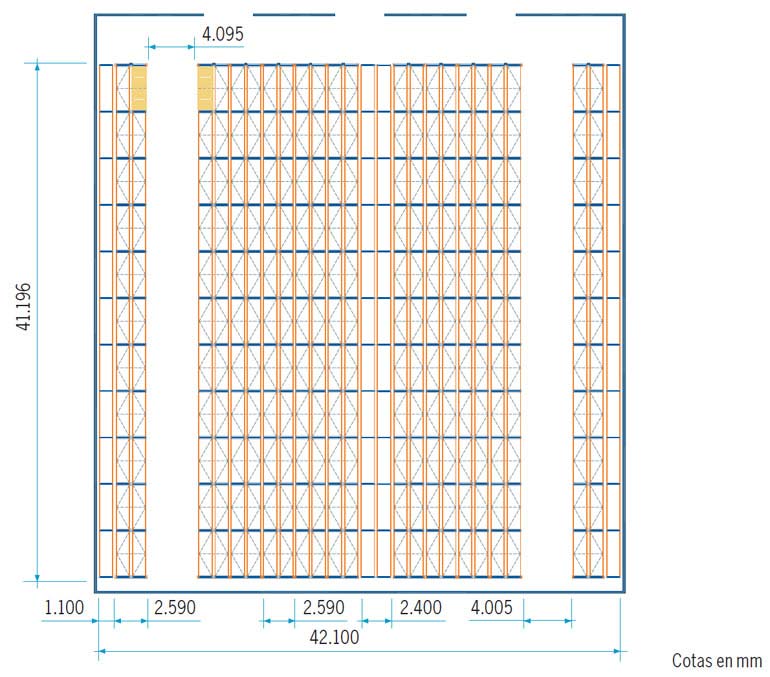

Ejemplo 6. Rack penetrable. 960 pallets por nivel |
Sistema: Rack penetrable Manutención: Grúas Pasillo: 3.500 mm, con capacidad para cruzarse dos grúas Capacidad obtenida: 960 pallets por nivel |


Ejemplo 7. Push-back de carros. 848 pallets por nivel |
Sistema: Push-back de carros Manutención: Grúas Pasillo: 3.500 mm, como mínimo Capacidad obtenida: 848 pallets por nivel |

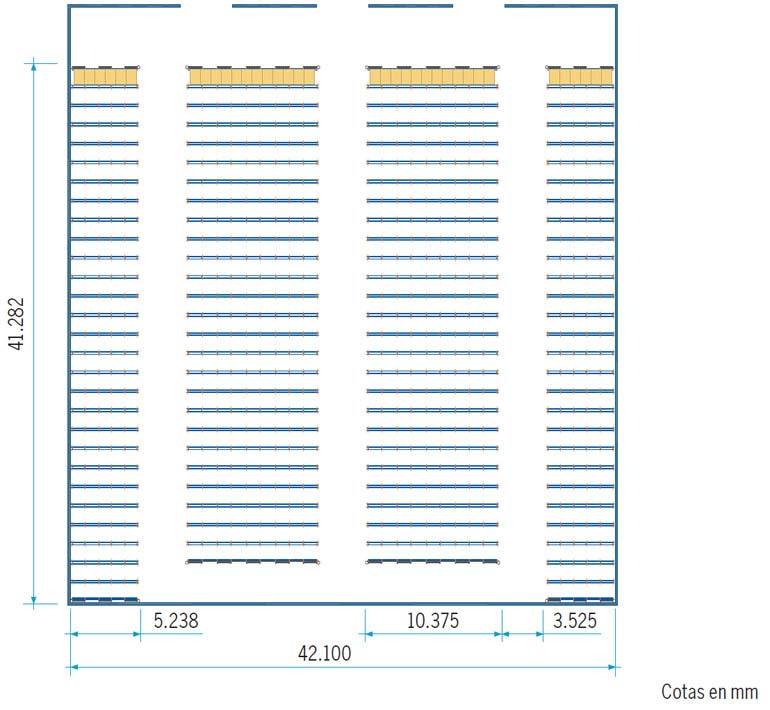

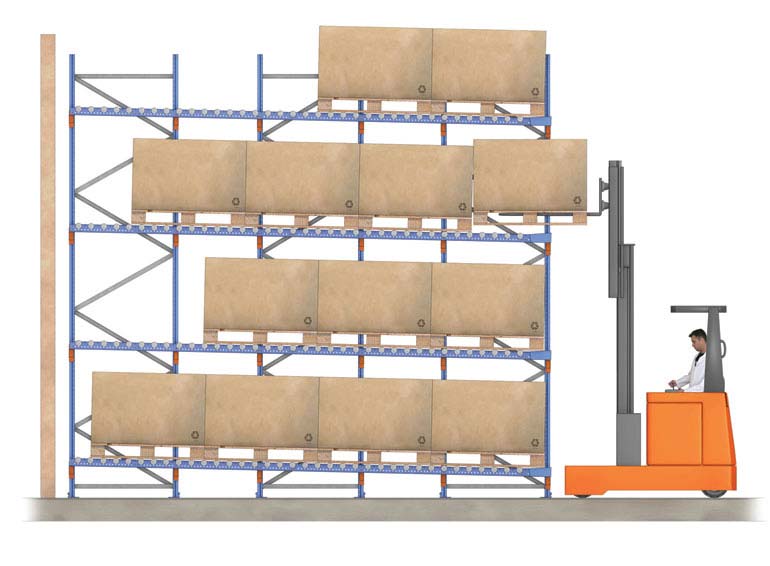

Ejemplo 8. Push-back de rodillos, 893 pallets por nivel |
Sistema: Push-back de rodillos Manutención: Grúas Pasillo: 3.400 mm, como mínimo Capacidad obtenida: 893 pallets por nivel |

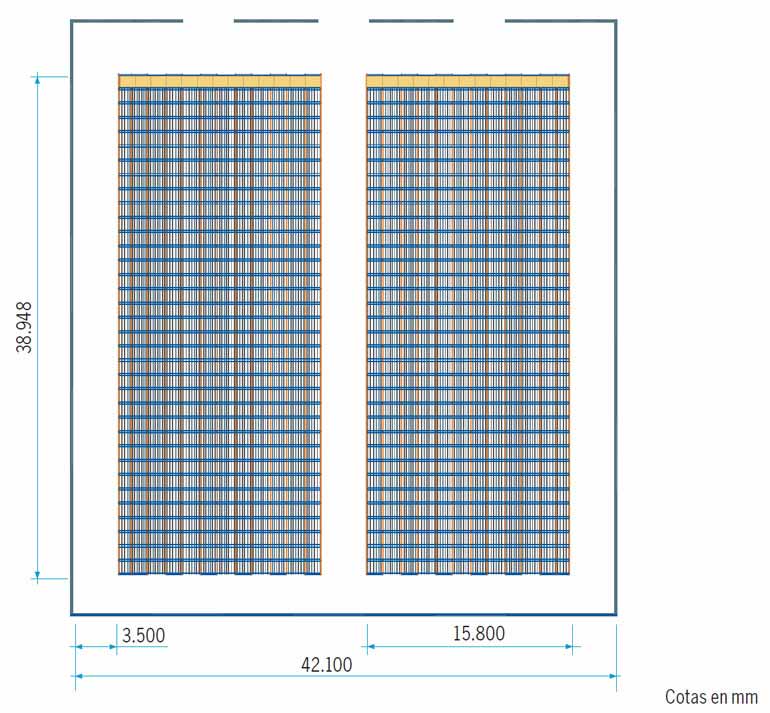

Ejemplo 9. Paletización con Pallet Shuttle. 1.080 pallets por nivel |
Sistema: Paletización con Pallet Shuttle Manutención: Grúas Pasillo: 3.500 mm, como mínimo (paso para dos grúas) Capacidad obtenida: 1.080 pallets por nivel |

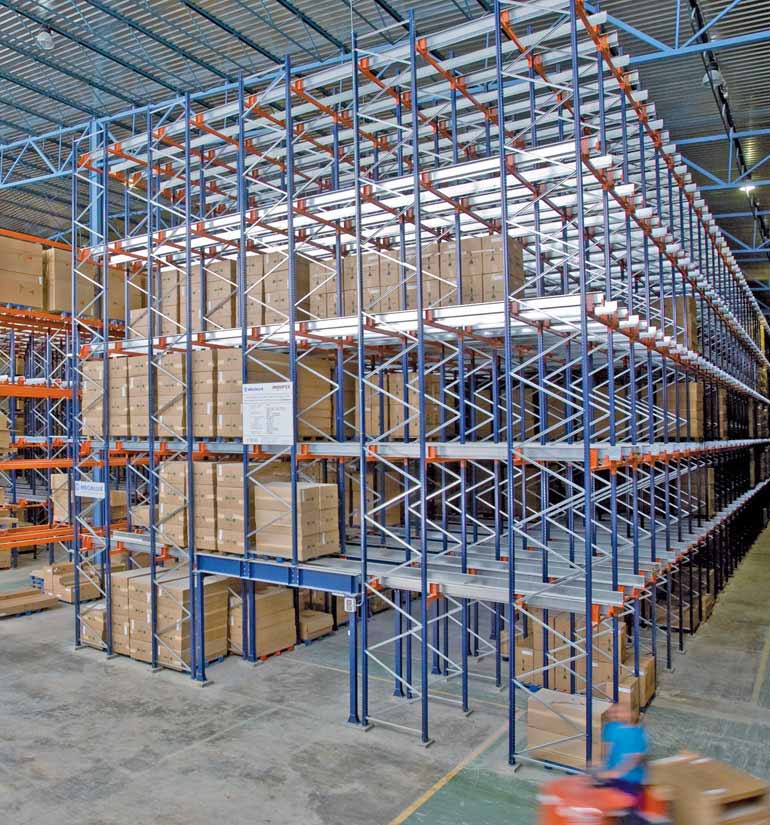

Empresa de muebles en kits

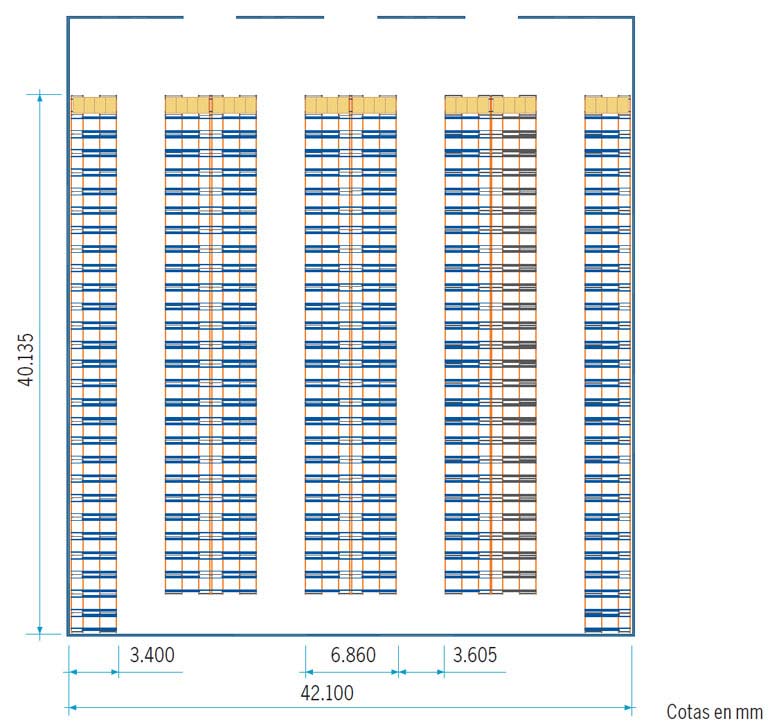

Ejemplo 10. Rack dinámico de pallets. 910 pallets por nivel |
Sistema: Racks dinámicos de pallets Manutención: Grúas Pasillo: 3.400 mm como mínimo Capacidad obtenida: 910 pallets por nivel |

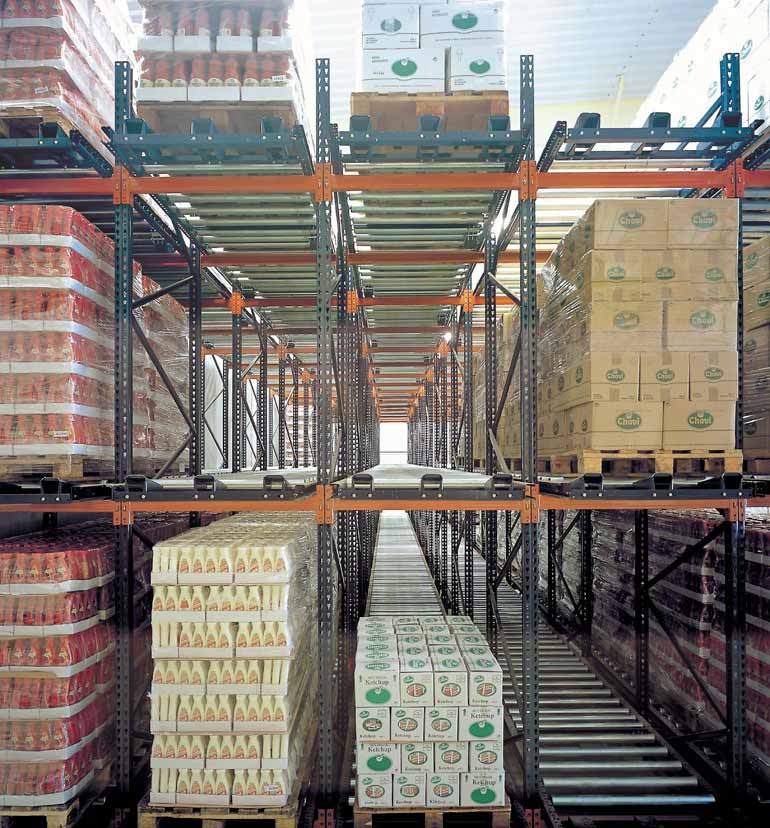

Empresa fabricante de zumos
Tabla resumen comparativa de la capacidad física |
|||
Sistema de almacenaje | Pallets por nivel | Superficie para pallets | Ratio (proporción del local ocupada por pallets) |
Bodega convencional con grúa contrapesada | 594 | 570 m2 | 32,2 % |
Bodega convencional con grúa retráctil | 678 | 651 m2 | 39,2 % |
Bodega convencional con grúa torre trilateral o transelevador | 840 | 806 m2 | 45,7 % |
Bodega convencional de doble fondo servido por transelevador | 1.008 | 968 m2 | 54,9% |
Bodega convencional con bases móviles | 1.144 | 1.098 m2 | 62,2 % |
Bodega compacta con grúa retráctil | 960 | 922 m2 | 53,8 % |
Push-back de carros | 848 | 814 m2 | 46,0 % |
Push-back de rodillos | 893 | 857 m2 | 48,0 % |
Paletización con Pallet-Shuttle | 1.080 | 1.037 m2 | 58,8 % |
Rack dinámico | 910 | 874 m2 | 47,6 % |
La capacidad por volumen no es lineal ya que influyen otros factores, como la altura útil de la bodega y la optimización en la altura de los pallets. Otro factor determinante es el sistema constructivo, ya que en los racks dinámicos se produce una pérdida de altura por la pendiente que este sistema utiliza; en las instalaciones de doble fondo con transelevador es necesaria una mayor separación entre niveles, por ejemplo; y en otros casos es preciso contar con perfiles de apoyo y una altura concreta en el primer nivel.
Esta tabla tan solo es válida a modo orientativo y está referida a la capacidad física, no a la efectiva.
